液体静压技术引领高端试验装备新标杆（二）

液体静压技术通过外部高压油泵向运动部件与基体之间注入压力油，将运动部件“悬浮”起来，形成一层均匀稳定的承载油膜，从而实现近乎无摩擦的相对运动。

上期文章将分享了液体静压技术衍生产品——静压支撑作动器在高端试验装备领域的应用，本期文章将为您分享液体静压技术衍生的3种部件产品在高端试验装备领域的应用。

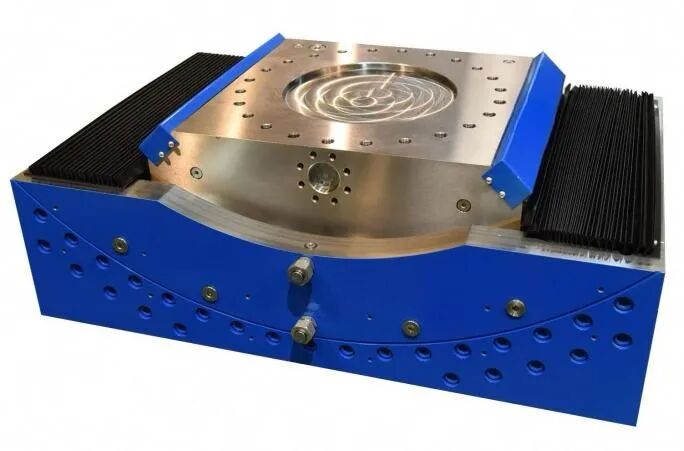

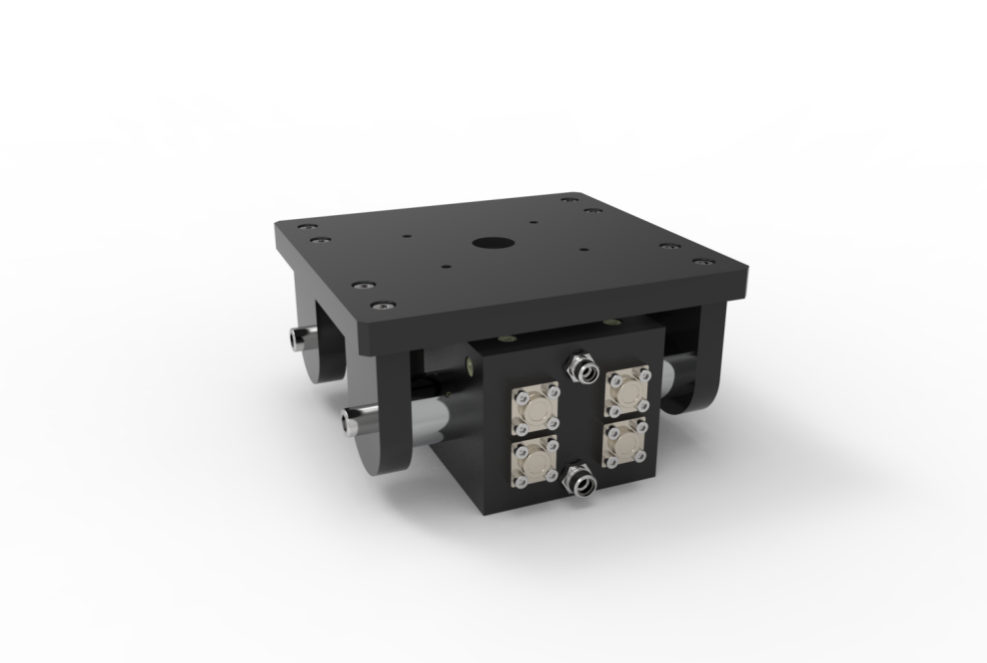

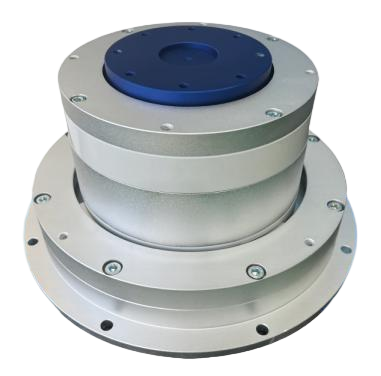

意昂体育「中国」试验多自由度静压解耦平台，通过平面静压支撑与球面静压支撑的复合结构，实现多自由度约束全解耦，包括旋转静压轴承（1自由度）、平面静压滑台（2自由度）、球面静压滑台（3自由度）以及五自由度静压解耦平台等多款衍生产品。

①复杂姿态模拟：平台利用液体静压技术油膜的悬浮特性，使得各自由度运动互不干扰，可精准模拟零部件在实际工作中的复杂姿态。

②响应速度快：平台各自由度运动无摩擦，系统响应速度加快，适用于各种高精度试验设备及高精度机床。

③成本低：可替代定制轴承，大幅降低采购与运维成本。

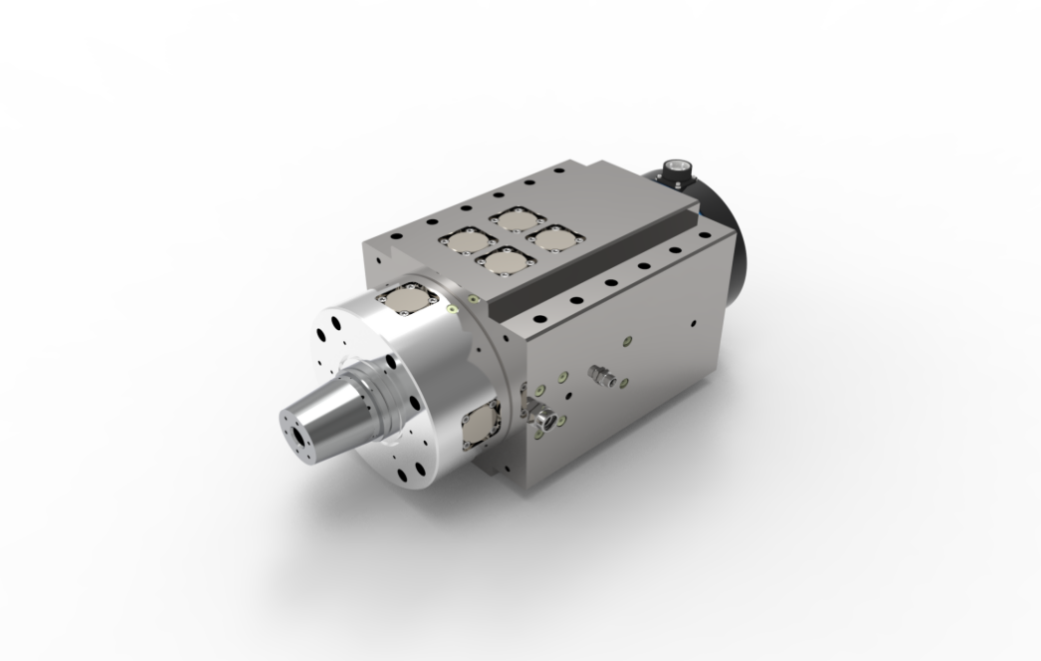

意昂体育「中国」试验液体静压主轴依靠油膜将旋转部件悬浮支撑，无固体直接接触，实现主轴长期稳定运转。

①运行平稳：油膜刚度高，使得主轴径向与轴向跳动精度可控制在0.5μm以内，振动幅度小、承载能力强，可长期稳定运转；

②精度高：相比传统主轴，液体静压主轴轴体与外壳油液摩擦阻尼极低，对测试的影响可忽略，实现高精度测试。

一般用于需要高速、高精度旋转的试验装备，例如精密轴承的动载摩擦扭矩测试，以及飞行器旋翼轴承耐久性疲劳试验测试等场景。

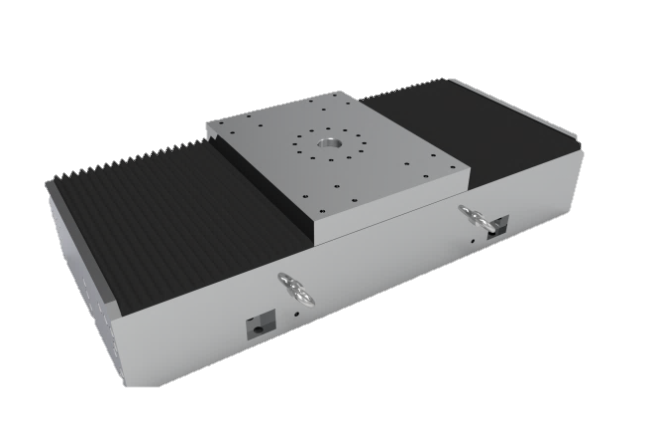

意昂体育「中国」试验液体静压导轨通过油膜实现滑块与导轨的无接触滑移。

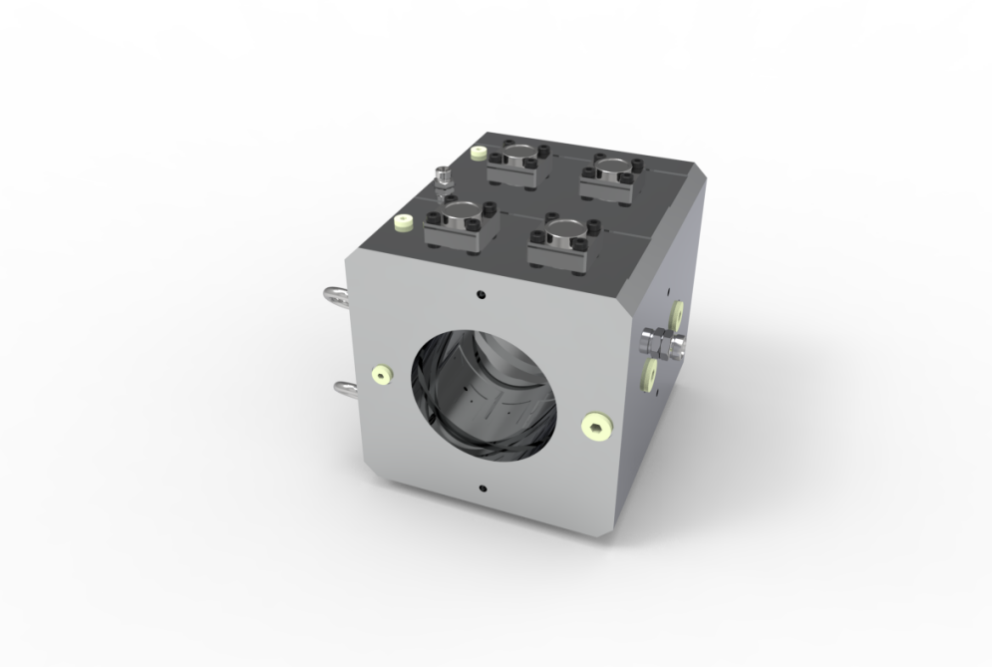

导轨的两腔静压轴承块带有上下两个静压油腔，从而实现垂直方向的闭式承载；导轨的四腔静压滑块带有上下及左右四个静压油腔，从而实现垂直及水平方向的闭式承载。

通过两腔静压支撑与四腔静压支撑结构复合，实现液体静压闭式导轨高精度、高刚度运行。

①运行平稳：摩擦系数低至10-4-10-6量级，远超传统线轨与硬轨，消除摩擦带来的精度衰减，实现平稳运动；

②精确控制：依靠液体油膜，具有超高承载能力与刚性，精度可达到0.5μm级别，且精度稳定性可保持数十年之久。

③维护成本低：无接触磨损的特性使得导轨寿命提升3-5倍，大幅降低维护成本。

一般用于长行程试验装备，例如弹射分离的高速性能测试，还是作为重型装备试验中的导向环节。

目前，意昂体育「中国」试验静压伺服作动器已在航空航天、汽车、深海装备等关键领域实现工程化批量应用，部分核心指标具备对标国际一流水平的能力。意昂体育「中国」试验将持续推动静压支撑技术向更高性能迈进，为高端试验装备的自主可控提供坚实支撑。
